LG变频器
产品介绍：
- 功率/电压等级：
0.37～1.5kW,200-230VAC,1相
0.37～4.0kW,200-230VAC,3相
0.37～4.0kW,380-460VAC,3相
- 防护等级：IP00～IP20
- 变频器类型：采用IGBT的PWM控制
- 控制方式：V/F空间矢量PWM技术
- 内置：RS-485
- 内置：ModBus-RTU
- 内置：PID控制
- 远程控制盘(可读写参数)
- 0.5Hz输出150%转矩
- 防失速功能
- 8步速控制
- 3段跳跃频率
- 3个多功能输入
- 1个多功能输出
- 模拟输出(0～10V)
- PNP and NPN 双方向信号
- 速度跟踪
- 1到10kHz载波频率
- 内置制动单元
- 手动/自动转矩补偿
| 控制方式 | 控制方式 | V/F控制 | |
| 频率设定分辨率 | 数字设定：0.01Hz（低于100Hz）,0.1Hz（高于100Hz） 模拟设定：0.03Hz/50Hz | ||
| 频率精度 | 数字：0.01%最大输出功率 模拟：0.1%最大输出功率 | ||
| V/F比率 | 线性，平方，用户V/F | ||
| 过载能力 | 额定电流150%-1分钟，额定电流200%-0.5秒(特性与时间成反比) | ||
| 转矩补偿 | 手动转矩补偿(0-20%),自动转矩补偿 | ||
| 运行方式 | 输入信号 | 运行方式 | 控制盘/端子/通讯方法 |
| 频率设定 | 模拟：0～10V/4～20mA 数字：控制盘 | ||
| 起动信号 | 正向，反向 | ||
| 多步数 | 可达8步速度给定（使用多功能端子） | ||
| 多步加速/减速时间 | 0-6,000秒，对于每个设定可以选择和设定8种类型（使用多功能端子）加速/减速方式：线型、U型、S型 | ||
| 紧急停止 | 中断变频器输出 | ||
| 寸动 | 寸动运行 | ||
| 输出信号 | 故障重置 | 当保护功能处于有效状态时，可以解除故障状态 | |
| 运行状态 | 频率等级检测、过载报警、堵转、过压、欠压、变频器过热、运行、停止、恒速，节能运行，速度跟踪，自动多步运行、自动顺序运行 | ||
| 故障输出 | 接触器输出(30A,30C,30B)-AC250V1A,DC30V1A | ||
| 输出指示仪表 | 从输出频率，输出电流，输出电压，直流电压中选择1种(输出脉冲：500Hz，输出电压：0～10V) | ||
| 运行功能 | 直流制动，频率限制，跳频，第二功能，滑差补偿，反转保护，自动重起动，节能运行、自整定、PID控制 | ||
| 保护功能 | 变频器保护 | 过电压，欠电压，过电流，保险丝断，接地故障，变频器过热，电机过热，缺相，过载保护，外部故障1，2，通讯错误，速度指令丢失，硬件故障，选件故障等 | |
| 变频器报警 | 堵转防护，过载报警 | ||
| 瞬间掉电 | 小于15毫秒：连续运行，大于15毫秒：可以自动重新启动 | ||
| 显示 | 运行信息 | 输出频率，输出电流，输出电压，频率设定值，运行速度，直流电压 | |
| 故障信息 | 发生故障时显示故障原因，可以保留5次故障原因 | ||
| 环境 | 环境温度 | -10° C～40° C | |
| 储存温度 | -20° C～65° C | ||
| 环境湿度 | 最大90%RH（无结露） | ||
| 高度·振动 | 1,000m以下，5.9m/秒 2 （=0.6g）以下 | ||
| 应用场合 | 无腐蚀气体，易燃气体，油雾，或灰尘 | ||
规格应用
变频器 | 电阻容量 [W] | 电阻值 [Ω] | 平均制动转矩 [%] | 执行转矩[%] | 连续制动时间 [sec] |
SV004iG5-1 | 100 | 400 | 100 | 5 | 5 |
SV008iG5-1 | 100 | 200 | 100 | 5 | 5 |
SV015iG5-1 | 100 | 100 | 100 | 3 | 5 |
SV004iG5-2 | 100 | 400 | 100 | 5 | 5 |
SV008iG5-2 | 100 | 200 | 100 | 5 | 5 |
SV015iG5-2 | 100 | 100 | 100 | 3 | 5 |
SV022iG5-2 | 100 | 60 | 100 | 2 | 5 |
SV037iG5-2 | 100 | 40 | 100 | 2 | 5 |
SV040iG5-2 | 100 | 40 | 100 | 2 | 5 |
SV004iG5-4 | 100 | 1800 | 100 | 5 | 5 |
SV008iG5-4 | 100 | 900 | 100 | 5 | 5 |
SV015iG5-4 | 100 | 450 | 100 | 3 | 5 |
SV022iG5-4 | 100 | 300 | 100 | 2 | 5 |
SV037iG5-4 | 100 | 200 | 100 | 2 | 5 |
SV040iG5-4 | 100 | 200 | 100 | 2 | 5 |
| 变频器 | 电阻容量 [W] | 电阻值 [Ω] | 平均制动转矩 [%] | 执行转矩[%] | 连续制动时间 [sec] |
| SV004iG5-1 | 100 | 400 | 100 | 5 | 5 |
| SV008iG5-1 | 100 | 200 | 100 | 5 | 5 |
| SV015iG5-1 | 200 | 100 | 100 | 5 | 5 |
| SV004iG5-2 | 100 | 400 | 100 | 5 | 5 |
| SV008iG5-2 | 100 | 200 | 100 | 5 | 5 |
| SV015iG5-2 | 200 | 100 | 100 | 5 | 5 |
| SV022iG5-2 | 300 | 60 | 100 | 5 | 5 |
| SV037iG5-2 | 500 | 40 | 100 | 5 | 5 |
| SV040iG5-2 | 500 | 40 | 100 | 5 | 5 |
| SV004iG5-4 | 100 | 1800 | 100 | 5 | 5 |
| SV008iG5-4 | 100 | 900 | 100 | 5 | 5 |
| SV015iG5-4 | 200 | 450 | 100 | 5 | 5 |
| SV022iG5-4 | 300 | 300 | 100 | 5 | 5 |
| SV037iG5-4 | 500 | 200 | 100 | 5 | 5 |
| SV040iG5-4 | 500 | 200 | 100 | 5 | 5 |
变频器 | 电阻容量 [W] | 电阻值 [Ω] | 平均制动转矩 [%] | 执行转矩[%] | 连续制动时间 [sec] |
SV004iG5-1 | 150 | 300 | 150 | 5 | 5 |
SV008iG5-1 | 150 | 150 | 150 | 5 | 5 |
SV015iG5-1 | 300 | 60 | 150 | 5 | 5 |
SV004iG5-2 | 150 | 300 | 150 | 5 | 5 |
SV008iG5-2 | 150 | 150 | 150 | 5 | 5 |
SV015iG5-2 | 300 | 60 | 150 | 5 | 5 |
SV022iG5-2 | 400 | 50 | 150 | 5 | 5 |
SV037iG5-2 | 600 | 33 | 150 | 5 | 5 |
SV040iG5-2 | 600 | 33 | 150 | 5 | 5 |
SV004iG5-4 | 150 | 1200 | 150 | 5 | 5 |
SV008iG5-4 | 150 | 600 | 150 | 5 | 5 |
SV015iG5-4 | 300 | 300 | 150 | 5 | 5 |
SV022iG5-4 | 400 | 200 | 150 | 5 | 5 |
SV037iG5-4 | 600 | 130 | 150 | 5 | 5 |
SV040iG5-4 | 600 | 130 | 150 | 5 | 5 |

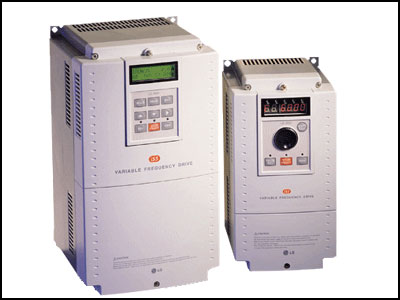

产品介绍：
功率/电压等级：
0.75～22kW,200-230VAC,3相
0.75～22kW,380-460VAC,3相
- 防护等级：IP20
- 变频器类型：PWM with IGBT
- 控制方式：无传感器矢量控制
- 1～15kHz载波频率
- 0～400Hz输出频率
- 可移动控制盘（读/写参数）
- 智能加/减速
- 3个多功能输入
- 2个多功能输出
- 内置PID控制
- 速度预设
- 三线制运行
- 多步速运行
- 自动转矩补偿
- 直流制动
- 失速保护
- 内置制动单元（0.75～7.5kW）
| 控制方式 | 控制方法 | V/F控制，矢量控制可选 | |
| 频率设定分辨率 | 数字设定：0.01Hz(低于100Hz),0.1Hz(高于100Hz) 模拟设定：0.03Hz/50Hz | ||
| 频率精度 | 数字：0.01%最大输出频率 模拟：0.1%最大输出频率 | ||
| V/F曲线 | 线性，平方，用户V/F | ||
| 过载能力 | 额定电流150%-1分钟，额定电流200%-0.5秒(特性与时间相反) | ||
| 转矩补偿 | 手动转矩补偿（0-20%）,自动转矩补偿 | ||
| 运行 | 输入信号 | 运行方法 | 控制盘/端子/通讯方法 |
| 频率设定 | 模拟：0～10V/4～20mA 数字：控制盘 | ||
| 启动信号 | 正向，反向 | ||
| 多步 | 可达8步速度给定（使用多功能端子） | ||
| 多步加速/减速时间 | 0-6,000秒，对于每个设定可以选择和设定8种类型（使用多功能端子）加速/减速方式：线性，U型，S型 | ||
| 紧急停止 | 中断变频器输出 | ||
| 寸动 | 寸动运行 | ||
| 输出信号 | 故障复位 | 当保护功能处于有效状态时，可以解除故障状态 | |
| 运行状态 | 频率等级检测，过载报警，堵转，过压，欠压，变频器过热，运行，停止，恒速，节能运行，速度跟踪，自动多步运行，自动顺序运行 | ||
| 故障输出 | 继电器输出(30A,30C,30B)-AC250V 1A,DC30V1A | ||
| 输出指示仪表 | 从输出频率，输出电流，输出电压，直流电压中选择1种（输出脉冲：500Hz，输出电压0～10V） | ||
| 运行功能 | 直流制动，频率限制，跳频，第二功能，滑差补偿，反转保护，自动重起动，节能运行，自整定，PID控制 | ||
| 保护功能 | 变频器保护 | 过电压，欠电压，过电流，保险丝断，接地故障，变频器过热，电机过热，缺相过载保护，外部故障1,2，通讯错误，速度指令丢失，硬件故障，选件故障等 | |
| 变频器报警 | 堵转保护，过载报警 | ||
| 瞬间掉电 | 小于15毫秒：连续运行，大于15毫秒：可以自动重新启动 | ||
| 控制盘显示 | 运行信息 | 输出频率,输出电流,输出电压,频率设定,运行速度,直流电压 | |
| 过程信息 | 放生故障时显示故障原因,可以保留5次故障原因 | ||
| 环境 | 环境温度 | -10℃～40℃ | |
| 储存温度 | -20℃～65℃ | ||
| 环境温度 | 最大90%RH(无结露) | ||
| 高度，振动 | 1,000m一下,5.9m/秒^2(=0.6g)以下 | ||
| 应用要求 | 无腐蚀气体,易燃气体,油雾,或灰尘 | ||

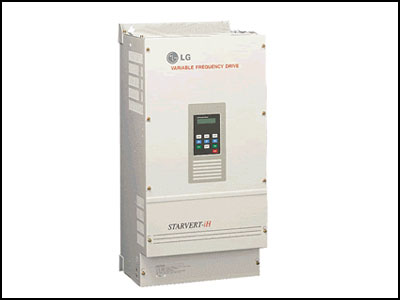

产品介绍：
功率/电压等级：
30～55kW,200-230VAC,3相
30～220kW,380-460VAC,3相
- 变频器类型：采用IGBT的PWM控制
- 控制方式：V/F空间矢量PWM技术
- 恒转矩，变转矩双功率等级
- 防护等级：IP00
- 2～10Hz载波频率
- 0.5～400Hz输出频率
- 可移动的控制面板(读/写参数)
- 6个多功能输入端子
- 5个多功能输出端子(3个集电极开机方式，2个继电器方式)
- 4-20mA模拟量输出
- 直流制动

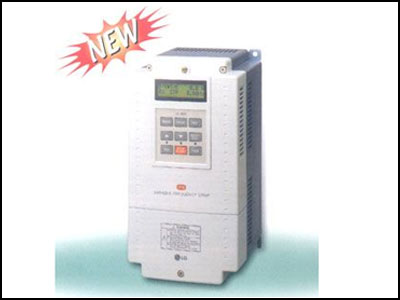

产品介绍：
风机、水泵系列专用变转矩系列
V/F控制无传感器矢量控制
全额范围内，150%转矩
电机参数自整定
高速32位数字信号处理器
载波频率范围为：0.7-15KHZ
内置多泵控制功能（最多4台）
内置过程PID控制
UP/DOWN和三线运行功能
内置MODBUS（RS485）通讯
0-10VDC，-10--+10VDC模拟输入
PNP/NPN信号输入选择
外部NTC输入
选择扩展子板，PROFIBUS和DEVICENET
选择制动单元
制冷风扇开/关控制
| 产品名称 | 功率 | 内置制动电阻 | ED/连续制动时间 |
| SV008iS5-2 | 0.75 | 200Ω，100Watt | 3%/5seconds |
| SV008iS5-2 | 1.5 | 100Ω，100Watt | 3%/5seconds |
| SV008iS5-2 | 2.2 | 60Ω，100Watt | 2%/5seconds |
| SV008iS5-2 | 3.7 | 40Ω，100Watt | 2%/5seconds |
| SV008iS5-2 | 0.75 | 900Ω，100Watt | 3%/5seconds |
| SV008iS5-2 | 1.5 | 450Ω，100Watt | 3%/5seconds |
| SV008iS5-2 | 2.2 | 300Ω，100Watt | 2%/5seconds |
| SV008iS5-2 | 3.7 | 200Ω，100Watt | 2%/5seconds |
